1000V 60A 60KW হাই-ভোল্টেজ ডিসি পাওয়ার সাপ্লাই বেসিক প্যারামিটার: ইনপুট AC 380V±10%, ফ্রিকোয়েন্সি 45Hz-65Hz, আউটপুট 1000V 60A, মোট শক্তি 60KW; RS485 প্রোগ্রাম নিয়ন্ত্রণ, ভোল্টেজ এবং বর্তমান নিয়মিত।

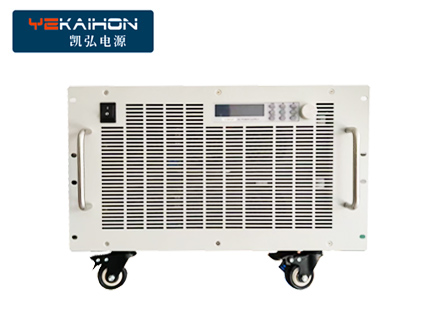

1000V 60A 60KW হাই-ভোল্টেজ ডিসি পাওয়ার সাপ্লাই
বেসিক প্যারামিটার: ইনপুট AC 380V±10%, ফ্রিকোয়েন্সি 45Hz-65Hz, আউটপুট 1000V 60A, মোট শক্তি 60KW; RS485 প্রোগ্রাম নিয়ন্ত্রণ, ভোল্টেজ এবং বর্তমান নিয়মিত।
| কাজের পরিবেশ |
আপেক্ষিক আর্দ্রতা |
≤95%RH, কোন ঘনীভবন নেই |
| উচ্চতা |
2000m এবং তার বেশি উচ্চতার জন্য, derating বিবেচনা করা উচিত |
|
| শীতল করার পদ্ধতি |
জোর করে বায়ু শীতল করা |
|
| অপারেটিং তাপমাত্রা |
-25℃~+55℃, উপরে ব্যবহারের জন্য derating +55℃ |
|
| যোগাযোগ ইনপুট |
ইনপুট ভোল্টেজ পরিসীমা |
260Vac~530Vac, 3L+PE |
| ফ্রিকোয়েন্সি পরিসীমা |
45Hz~65Hz |
|
| পাওয়ার ফ্যাক্টর |
≥0.99 |
|
| কর্মদক্ষতা |
>95% |
|
| THD |
≤ 5% |
|
| ডিসি আউটপুট |
আউটপুট শক্তি |
60kW |
| ভোল্টেজ পরিসীমা |
50Vdc~1000Vdc, 0.1Vdc এর একটি ভোল্টেজ সমন্বয় ধাপ সহ |
|
| আউটপুট বর্তমান সীমিত |
0.6~60A ক্রমাগত নিয়মিত |
|
| বর্তমান শেয়ারিং |
ভারসাম্যহীন ডিগ্রী <±5% |
|
| ভোল্টেজ নিয়ন্ত্রণের সঠিকতা |
<±0.5% |
|
| বর্তমান স্থিতিশীলতা সঠিকতা |
≤±1% |
|
| মনিটর |
যোগাযোগ পদ্ধতি |
CAN বাস (RS485 বা 232) |
| অ্যালার্ম এবং সুরক্ষা |
ওভার/আন্ডার ভোল্টেজ সুরক্ষা |
স্বয়ংক্রিয় শাটডাউন সুরক্ষা, স্বাভাবিক ইনপুটের পরে স্বয়ংক্রিয়ভাবে অপারেশন পুনরায় শুরু করে |
| আউটপুট ওভারভোল্টেজ সুরক্ষা |
ডিভাইসটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং লক হয়ে যায়, অপারেশন পুনরায় শুরু করতে পুনরায় পাওয়ারিং প্রয়োজন |
|
| ওভারকারেন্ট এবং শর্ট সার্কিট সুরক্ষা |
ডিভাইসটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং লক হয়ে যায়, অপারেশন পুনরায় শুরু করতে পুনরায় পাওয়ারিং প্রয়োজন |
|
| অতিরিক্ত তাপমাত্রা সুরক্ষা |
স্বয়ংক্রিয় শাটডাউন সুরক্ষা, তাপমাত্রা স্বাভাবিক অবস্থায় ফিরে আসার পরে স্বয়ংক্রিয়ভাবে অপারেশন পুনরায় শুরু করে |
|
| পণ্যের স্থায়িত্ব |
ব্যর্থতার মধ্যবর্তী সময় (MTBF) |
500,000 ঘন্টার বেশি |
| সামগ্রিক মাত্রা |
আকার |
উচ্চতা: 264 মিমি * প্রস্থ: 430 মিমি * দৈর্ঘ্য: 560 মিমি |

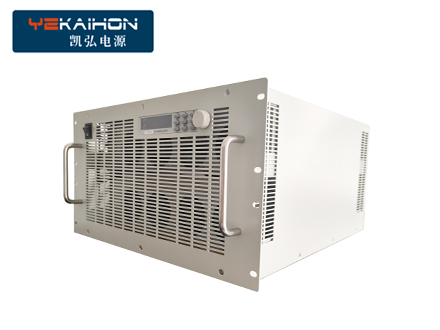

1000V 60A 60KW হাই-ভোল্টেজ ডিসি পাওয়ার সাপ্লাই
ব্যবহারের জন্য নির্দেশাবলী
এই ধরনের পেশাদার পাওয়ার সাপ্লাই সাধারণত উচ্চ একীকরণ এবং বুদ্ধিমত্তা আছে, এবং অপারেশন প্রক্রিয়া সাধারণত নিম্নরূপ:
প্রস্তুতির কাজ: ওয়্যারিং এবং পরিদর্শন
●ইনপুট ওয়্যারিং: মিলিত শিল্প পাওয়ার গ্রিডে পাওয়ার সাপ্লাই সংযুক্ত করুন (যেমন AC 380V ± 10% থ্রি-ফেজ পাওয়ার)।
●আউটপুট ওয়্যারিং: লোড ডিভাইসে পাওয়ার আউটপুট টার্মিনালকে নির্ভরযোগ্যভাবে সংযোগ করতে 60A বা তার বেশি কারেন্ট বহন করতে সক্ষম একটি ডেডিকেটেড তার ব্যবহার করুন। নিশ্চিত করুন যে ইতিবাচক এবং নেতিবাচক সংযোগগুলি সঠিক এবং দুর্বল যোগাযোগের কারণে অতিরিক্ত গরম হওয়া প্রতিরোধ করতে নিরাপদ।
●গ্রাউন্ডিং: কর্মক্ষম নিরাপত্তা নিশ্চিত করতে পাওয়ার সাপ্লাইয়ের প্রতিরক্ষামূলক গ্রাউন্ডিং টার্মিনালটি অবশ্যই ভালভাবে গ্রাউন্ড করা উচিত।
পাওয়ার অন এবং প্যারামিটার সেটিং: দুটি প্রধান পদ্ধতি
●স্থানীয় ক্রিয়াকলাপ: পাওয়ার প্যানেলে টাচ স্ক্রিন, বোতাম এবং নবগুলির মাধ্যমে সরাসরি আউটপুট ভোল্টেজ (0-1000V) এবং আউটপুট কারেন্ট (0-60A) সেট করুন৷ আপনি ধ্রুবক ভোল্টেজ (CV) বা ধ্রুবক বর্তমান (CC) মোডের মধ্যে নির্বাচন করতে পারেন এবং সেট মান বজায় রাখতে পাওয়ার স্বয়ংক্রিয়ভাবে স্যুইচ হবে।
●রিমোট/প্রোগ্রামেবল অপারেশন: পাওয়ার ব্যাকপ্লেনে কমিউনিকেশন ইন্টারফেসের মাধ্যমে (যেমন RS485, RS232, ইথারনেট ইত্যাদি) ক্যান）, একটি কম্পিউটার বা পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) এর সাথে সংযোগ করুন৷ উপরের কম্পিউটার সফ্টওয়্যারে, আপনি করতে পারেন:
জটিল প্রোগ্রামিংয়ের জন্য SCPI এবং ModBus-এর মতো স্ট্যান্ডার্ড কমান্ডগুলি ব্যবহার করুন৷ বাস্তব কাজের অবস্থার অনুকরণ করতে আউটপুট ভোল্টেজ/কারেন্ট ওয়েভফর্মগুলি (যেমন স্টেপ ওয়েভ, পালস ওয়েভ) কাস্টমাইজ করুন৷ স্বয়ংক্রিয় টেস্টিং সিস্টেমের সাথে নিরবিচ্ছিন্ন একীকরণ৷
আউটপুট এবং পর্যবেক্ষণ শুরু করুন
●সমস্ত প্যারামিটার সেটিংস সঠিক কিনা তা নিশ্চিত করার পর, পাওয়ার সাপ্লাই শুরু করতে "আউটপুট" বা "রান" বোতাম টিপুন।
●প্যানেল প্রদর্শন বা উপরের কম্পিউটার সফ্টওয়্যারের মাধ্যমে ভোল্টেজ, কারেন্ট, পাওয়ার এবং অন্যান্য ডেটার রিয়েল টাইম পর্যবেক্ষণ। অনেক পাওয়ার সাপ্লাই ডেটা রেকর্ডিং ফাংশন সমর্থন করে, যা পরবর্তীতে বিশ্লেষণের সুবিধা দেয়।
নিরাপদ শাটডাউন
●পরীক্ষা বা উত্পাদন সম্পন্ন হওয়ার পরে, প্রথমে আউটপুট বন্ধ করুন এবং তারপর পাওয়ার সুইচটি বন্ধ করুন।
● প্রথমে পাওয়ার বন্ধ করে এবং পরে তারের সংযোগ বিচ্ছিন্ন করার নীতিটি কঠোরভাবে অনুসরণ করুন এবং বিদ্যুৎ দিয়ে কাজ করবেন না।
মূল সুবিধা এবং সতর্কতা
●দক্ষ এবং স্থিতিশীল: IGBT-এর মতো উন্নত প্রযুক্তি গ্রহণ করা, সম্পূর্ণ লোড দক্ষতা 95% এর বেশি পৌঁছাতে পারে এবং এটি দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে। আউটপুট ভোল্টেজ/কারেন্টের উচ্চ নির্ভুলতা (স্থিতিশীল ভোল্টেজ<± 0.5%, স্থিতিশীল বর্তমান ≤± 1%)।
● সমৃদ্ধ ফাংশন: ওভারভোল্টেজ, ওভারকারেন্ট, অতিরিক্ত তাপমাত্রা এবং শর্ট সার্কিটের মতো একাধিক সুরক্ষা দিয়ে সজ্জিত; উচ্চ কারেন্ট পেতে একাধিক ডিভাইসের সমান্তরাল প্রসারণ সমর্থন করে; কিছু হাই-এন্ড মডেলের দ্বিমুখী ফাংশন রয়েছে, যা গ্রিডে বৈদ্যুতিক শক্তি ফিরিয়ে দিতে পারে, শক্তি সঞ্চয় করতে পারে এবং খরচ কমাতে পারে।
● নোট:
পেশাগত অপারেশন: এটি অবশ্যই প্রশিক্ষিত পেশাদারদের দ্বারা পরিচালিত হতে হবে।
পরিবেশগত প্রয়োজনীয়তা: ভাল বায়ুচলাচল এবং তাপ অপচয় নিশ্চিত করতে সরঞ্জামগুলির কাজের তাপমাত্রা, আর্দ্রতা এবং উচ্চতার প্রয়োজনীয়তার দিকে মনোযোগ দিন।
সরঞ্জামের মিল: নিশ্চিত করুন যে লোড সরঞ্জামের ভোল্টেজ, কারেন্ট এবং শক্তি পাওয়ার সাপ্লাই সীমার মধ্যে রয়েছে এবং একটি নির্দিষ্ট মার্জিন সংরক্ষণ করুন।
